Повышение энергетической эффективности и экологичности литейного производства за счет внедрения МГД-перемешивателей в алюминиевую промышленность

Специалистами НПЦ МГД был выполнен комплекс научно-исследовательских и опытно-конструкторских работ, объединённых общей целью – увеличение эффективности и надежности технологии и оборудования для электромагнитного перемешивания жидких металлов в многотоннажных промышленных печах, а также повышение эксплуатационных возможностей технических комплексов на их основе.

В современном металлургическом производстве качество продукции и совокупная эффективность всех процессов играют ключевую роль. Одним из важных аспектов плавильно-литейного производства является равномерное распределение температуры и химического состава расплавленного металла. В этом контексте электромагнитные перемешиватели металла представляют собой высокотехнологичное решение, способствующее значительному преобразованию существующих производственные линий, которое уже нашло широкое применение в металлургической промышленности. Данной оборудование в отечественной металлургии принято называть магнитогидродинамические перемешиватели (МГД-перемешиватель или МГДП), а в международном формате Electromagnetic stirrers (EMS). Компания ООО «НПЦ Магнитной гидродинамики», расположенная в г. Красноярска, является известным и общепризнанным лидером производства данного оборудования на мировой арене. Коллектив инженеров и ученых компании является носителем уникальных знаний, компетенций и опыта в области разработки, производства, эксплуатации и внедрения оборудования такого типа. Этот опыт являются результатом успешного синтеза современных математических моделей и подходов к исследованию данных процессов, проработанных конструкторских и технических решений, решений в области автоматизации и силовой электроники, лучших практик эксплуатации металлургического оборудования, «Know how» и различных запатентованных решений. Более 120 комплексов МГДП компании установлено на заводах алюминиевой промышленности в Красноярске, Саяногорске, Иркутске, Новокузнецке, Братске, Тайшете, Богучанах, Кандалакше, а также более 60 комплексов на крупных алюминиевых заводах мира.

Наиболее общим назначением электромагнитных перемешивателей является обеспечение равномерного распределения химических элементов и снижение температурных градиентов в объёме расплава в ванне печи. Принцип их работы основан на создании бегущего или вращающегося электромагнитного поля, которое воздействует на расплавленный металл, вызывая его движение и перемешивание. Это также способствует более эффективному теплообмену, что ускоряет процесс плавки и снижает результирующие затраты энергии.

Основными преимуществами применения электромагнитных перемешивателей принято считать: улучшение качества продукции за счёт предотвращения образования неоднородностей и дефектов; оптимизацию процесса плавки; предотвращение ликвации — неравномерного распределения химических элементов в сплаве; увеличение производительности; снижение затрат на энергию и повышение общей эффективности производства.

МГД-перемешиватели устанавливаются в различных частях металлургической печи, в зависимости от требований процесса и особенностей конструкции печи. Чаще всего МГД-перемешиватели подразделяются на две группы: боковой установки для стационарных отражательных печей и донной установки для поворотных отражательных печей. Наиболее современным оборудованием считаются поворотные печи и, в настоящее время, наблюдается тенденция образования каскада плавильных и накопительных печей в пределах одного литейного агрегата с последовательным выполнением операций перемешивания. Это делает целесообразным разработку адаптированных подъемно-транспортных машин (ПТМ) с интегрированной системой вентиляции, способных обеспечить регулярное надежное перемещение индуктора МГДП между печами в соответствующих стадиях.

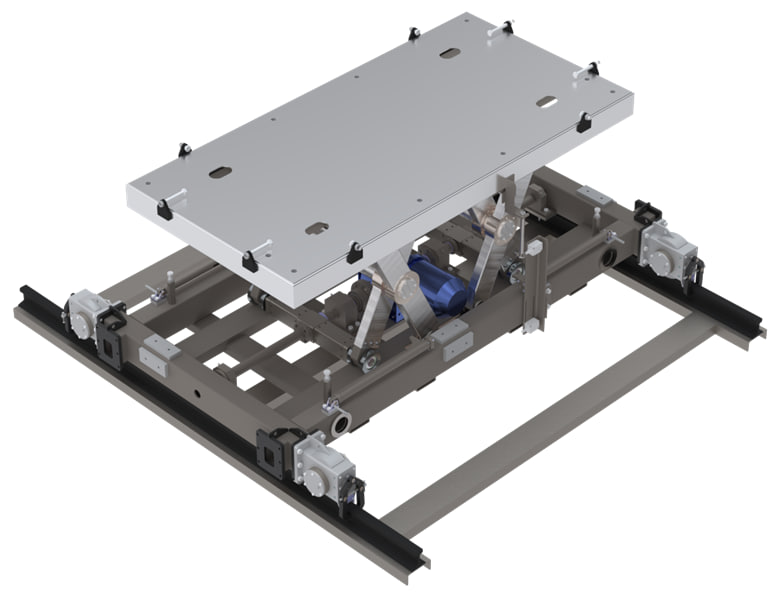

Подъемно-транспортная машина с электрическим приводов

При этом перемещение требуется осуществлять под печами в условиях повышенной запыленности и учесть потребности оборудования в воздушном охлаждении, которое должно быть интегрировано в ПТМ. Вместе с тем, одной из сильных сторон технологии электромагнитного перемешивания металла являются широкие возможности по контролю и управлению, как непосредственно параметров индуктора, так и комплекса в целом.

Внедрение электромагнитных перемешивателей оказывает значительное влияние на производственные процессы в металлургии. Во-первых, они способствуют повышению однородности расплава, что критически важно для получения высококачественных металлических изделий. Во-вторых, ускоряя процесс плавки и улучшая распределение химических элементов, эти устройства помогают сократить время производства и повысить производительность печей. Кроме того, электромагнитные перемешиватели способствуют снижению количества отходов и повышению энергоэффективности. Равномерное распределение тепла и химических элементов уменьшает вероятность образования нежелательных примесей и дефектов, что, в свою очередь, снижает необходимость повторной переработки или дополнительной обработки металла.

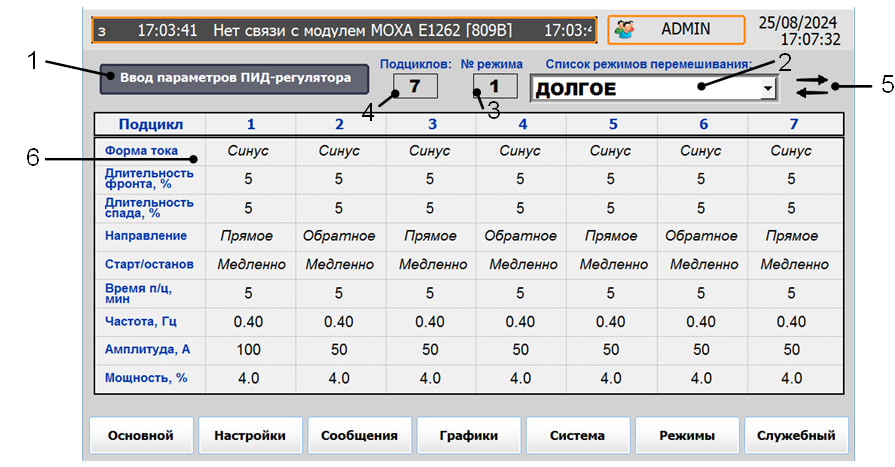

Программируемые «рецепты» перемешивания расплавов:
1 – автоматическое управление мощностью, 2-4 – список режимов, 5 – настройки реверсирования, 6 – параметры режимов (синус/импульс, параметры импульсов (крутизна фронта ~ ударные воздействия), направления и интенсивность, электротехнические параметры)

В Сибирском федеральном округе производится до 6% мирового алюминия, что составляет порядка 4 млн. тонн в год. Из них более 1 млн. тонн в год производится только в г. Красноярске. Наибольшая часть объема жидкого металла, поступающего с электролизных цехов предприятий, проходит через раздаточные печи в составе литейных агрегатов. При этом в данных печах, как правило, выполняются технологические операции, связанные с приготовлением сплавов. Из-за необходимых конструктивных особенностей таких печей происходит вынужденный перегрев внутреннего пространства, сопровождающийся интенсивным образованием оксида алюминия и дополнительным энергетическими затратами. Известно, что применение технологии МГД-перемешивания расплава позволяет обеспечить снижение энергетических затрат на 5-15%, увеличить производительность на 10-20% и снизить окислообразование со 120 до 40 г/ч на 1 тонну алюминия в пределах цикла выдержки.

Таким образом, электромагнитные перемешиватели являются важным инструментом для обеспечения высокого качества металлических изделий и повышения эффективности металлургического производства. Их внедрение позволяет не только улучшить качество продукции, но и оптимизировать производственные процессы, способствуя развитию металлургической отрасли в целом. Применение электромагнитных перемешивателей открывает новые перспективы для металлургических предприятий, позволяя им достигать более высоких стандартов качества и производительности.

С учетом одновременного присутствия на территории Красноярского края крупнейших производителей алюминия в мире и ведущей научной школы в области прикладной магнитной гидродинамики, задача развития технологий и оборудования электромагнитного перемешивания металла является актуальной и востребованной для региона.

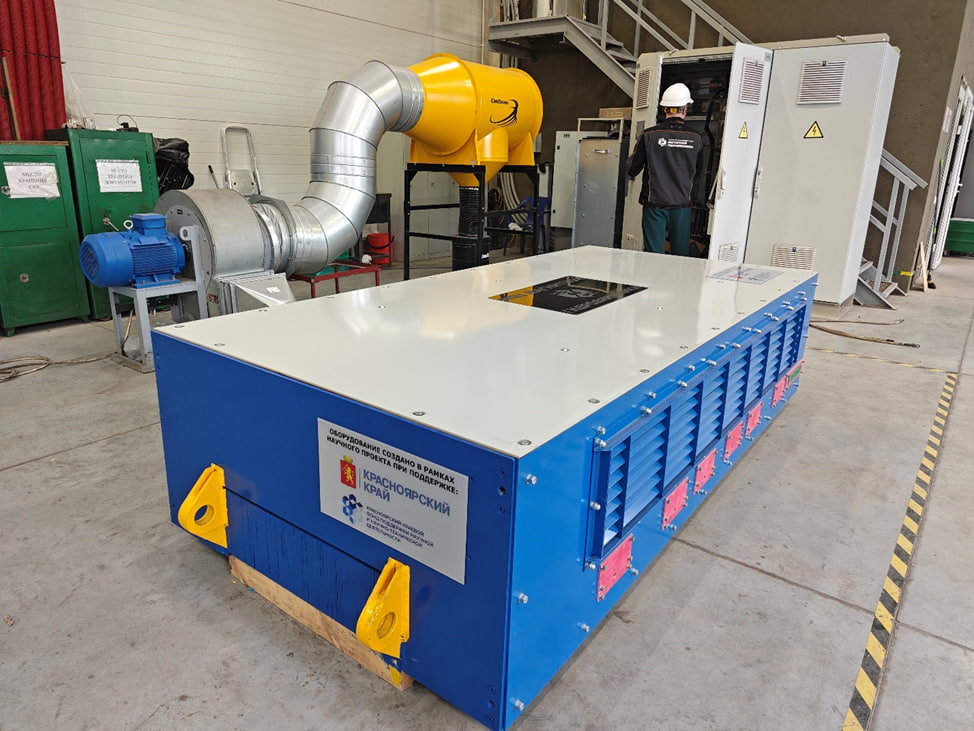

Модернизированный 3-фазный комплекс МГД-перемешивания

В настоящий момент развитие данного направления и модернизация оборудования МГДП обеспечено за счет решения следующих задач:

• теоретическое исследование и анализ конструктивных и энергетических параметров индуктора МГД-перемешивателя на предмет снижения массогабаритных показателей и повышения эффективности преобразования энергии магнитного поля в кинетическую энергию движение жидкого металла;
• выработка технических решений и разработка конструкторской документации на опытно-промышленный образец индуктора, его производство для дальнейшей опытной эксплуатации в промышленных условиях;
• выработка технических решений и разработка конструкторской документации на опытно-промышленную подъемного-транспортную машину, адаптированную к предложенным разновидностям индукторов МГДП, ее производство для дальнейшей опытной эксплуатации в промышленных условиях;
• разработка новых принципов управления, контроля и диагностика параметров комплекса электромагнитного перемешивания расплава, направленных на повышение технологичности, надежности и энергетической эффективности, и их реализация в рамках создания и изготовления источника питания;
• разработка системы воздушного охлаждения, учитывающей существующие проблемы эксплуатации оборудования данного типа.

Автор: Хацаюк М.Ю. (mkhatsayuk@mhd.center)
